Varianta A

Při návrhu protiradonových opatření je třeba zohlednit max. změřenou hodnotu objemové aktivity radonu oproti uváděné hodnotě III.kvartilu. Zohledňuje se negativně dále umístění objektu pod úrovní terénu, umístění obytných místností v kontaktním podlaží s podložím, pozitivně pak vybavení obytných místností větrací technologií.

95% projektantů používá pod základovou desku hutněný štěrk tj. vytváří vrstvu s vysokou plynopropustností, změnou nízké, střední plynopropustnosti zemin na vysokou je tedy změněn radonový index pozemku na radonový index stavby (viz str.4, pozor tím se nepoužívá radonový index pozemku) , platí :

● nízký radonový index stavby je jen do 10 kBq/m3,

● střední radonový index stavby je od 10 do 30 kBq/m3,

● vysoký radonový index stavby je od 30 do 60 kBq/m3,

● velmi vysoký radonový index stavby je nad 60 kBq/m3 .

Proto platí :

VARIANTA A je pro nejméně náročné stavby, určena pro nízký, střední radonový index stavby do 30 kBq/m3 nebo výjimečně s propočtem tloušťky izolace do 60 kBq/m3, současně nesmí být vytápění řešeno s podlahovým topením

VARIANTA B je určena pro nízký, střední a i vysoký radonový index stavby jen do 60 kBq/m3, většinou není-li použito podlahové topení

VARIANTA C (nejbezpečnější) je určena pro nízký, střední a i vysoký radonový index stavby i nad 60 kBq/m3 a pro použití podlahového topení, většinou platí pro objemovou aktivitu radonu do 60 kBq/m3, že se odvětrání zabuduje, vytvoří jako preventivní a zprovozní jen při negativních výsledcích měření radonu před kolaudací v objektu !!! osazením větrné turbínky nebo ventilátorem.

Varianta A

Jednostupňová protiradonová skladba s jednovrstvou izolací s 1 asfaltovým pásem / 1 PVC fólií

Určeno pro radonový index stavby :

● nízký, střední a vysoký do 60 kBq/m3

- nejde o použití podlahového topení

- je-li objemová aktivita radonu do 30 kBq/m3 bez kontrolního propočtu tl.izolace

pro objemovou aktivitu radonu od 30 do 60 kBq/m3 se provádí kontrolní propočet tloušťky izolace

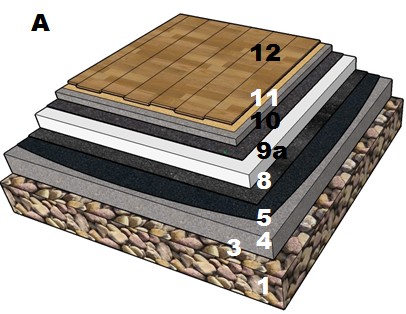

Legenda pro alternativu s asfaltovými pásy :

1 Hutněný štěrk 16/32 min. 150 mm

2 -

3 Geotextilie

4 Armovaný beton

5 Asfaltový lak penetrační ALP

6 -

7 -

8 Asfaltový pás natavitelný min.tl.4,0 mm s dobrou difúzní odolností proti radonu řádu 10.E-11 až E-12 m2/s a pevný s pevností v tahu min. 600 N/50 mm

9 -

9 a tepelná izolace EPS a separační fólie (PE nebo nepískovaná lepenka)

10 Ochranný beton min.tl.50 mm dilatovaný

11 Konstrukční skladba podlahy

12 Nášlapná vrstva podlahy

●

Legenda pro alternativu s fólií PVC bez obr.

jen pro variantu A a C !!!

5 Geotextilie

8 Fólie PVC tl. min. 0,8 mm

+ Geotextilie
