Samotná protiradonová izolace

Návrh protiradonových opatření se řeší i v souvislosti s izolací objektu proti vlhkosti a vodě dle ČSN 73 0600. Východiskem návrhu skladby hydroizolace je hydrogeologický posudek. Na základě sond je určena propustnost zemin, stabilita vrstev, hladina podzemní vody (ustálená a její kolísání). Pro izolace proti vodě se volí nejčastěji povlakové izolace dle ČSN 73 0606 z asfaltových pásů, fólií a stěrkových hmot. Způsob montáže pásů a fólií je skládání s výrobcem určeným přesahem, který se pro vodotěsnost resp. pro difúzní odolnost vrstvy v přesahu svařuje. Volí se 1-vrstvé, 2-vrstvé tloušťka a druh jednotlivých vrstev hydroizolace objektu, způsob provedení detailů – prostupů, vytažení vodorovné izolace na svislou,..

■ u nadzemních základů resp. základů s trvalým odvodněním se navrhuje nejjednodušší hydroizolace proti vzlínání zemní vlhkosti většinou 1-vrstvé skladby,

■ u podsklepených objektů nebo zapuštěných objektů do stráně jde o ochranu proti podpovrchové vodě,

■ nejnáročnější řešení hydroizolací je u podsklepených objektů proti tlakové vodě.

Pak se volí vícevrstvé skladby. Pro hydroizolace i protiradonové izolace se předpokládá volit spolehlivé, kvalitní a trvanlivé materiály a to z důvodů téměř nedostupnosti izolace umístěné pod nosnými prvky objektu a předpokládané aproximativní životnosti běžně až 100 let pro objekty typu RD.

Typy asfaltových pásů

Z těchto důvodů se volí povlakové izolace přednostně jen vybraných typů asfaltových pásů (oxidované nebo modifikované) natavitelné typu S (svařitelné) min.tl. 4,0 mm, a s pevnými výztužnými vložkami o min. doporučené pevnosti ≥ 600 N/5 cm.

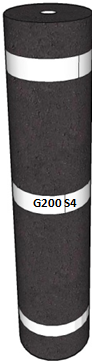

■ oxidované typu G200 S40 nebo lépe

■ modifikované typu G200 S40, PV200 S40

Neměly by být voleny křehké pásy typu V60 S40 / S35 s malou pevností tj. ≥ 250 N/5 cm určené pro dočasné a pomocné hydroizolace staveb. Pokud jsou doplňkově voleny pásy s výbornou difúzní odolností s hliníkovou fólií typu AL+V S35 a S40, je pevnost ještě nižší jen ≥ 150 N/5 cm, ty musí být vždy kombinovány s výše uvedenými pevnými pásy typu G a PV.

Typy PVC fólií

PVC fólie by měly mít podobné parametry jako pásy tj. pevné o min.doporučené pevnosti ≥ 600 N/5 cm. Toto splňují fólie min. tl. 1,2 mm. Doporučeno je používat fólie min. tl.1,5 mm.

Součinitel difúze radonu D [m2/s]

Protiradonová izolace 1.kategorie těsnosti asfaltový pás / fólie / stěrková hmota má určen pro plochu a pro předepsaný způsob spojování součinitel difúze radonu pro příslušnou určenou tloušťku materiálu. Ze součinitele difúze materiálu lze propočítat ze vzorce

■ difúzní délku materiálu l = (D/λ)1/2 [m]

■ radonový odpor RRn = sinh(d/l)/(λ.l) [s/m], [Ms/m]

λ přeměnová konstanta radonu = 2,1.10-6 [1/s]

d tloušťka materiálu [m]

Tyto 3 parametry izolace 1.kategorie těsnosti by měl výrobce uvést v technických podkladech výrobku.

Orientačně lze uvést, že nejběžnější izolace mají součinitel difúze radonu následující:

■ s běžnou odolností řádu 10.E-11 až -12 m2/s.

Nejčastěji volené asfaltové pásy natavitelné typu S tl. 4,0 mm s nosnou vložkou G (glas – skelná tkanina) oxidované / modifikované nebo PV (polyesterová vložka) modifikované mají dobrou difúzní odolnost a jsou pevné. Toto platí rovněž o fóliích PVC od tl. 1,2 mm.

■ s výbornou odolností řádu 10.E-13 až -15 m2/s.

Asfaltové pásy typu S tl. 3,5/4,0 mm s nosnou vložkou kombinovanou s hliníkovou AL fólii, mají difúzní odolnost špičkovou, ale jsou většinou málo pevné, pás je náchylný k delaminaci asfaltu a AL fólie, asfalt u oxidovaného provedení je náchylný na praskání, nechráněná AL fólie koroduje vlivem alkálií, proto se vždy kombinují s výše uvedenými pásy typu G a PV, tím se i zdražuje izolační skladba tedy provedená 2-vrstvě, pokud mohla být provedena 1-vrstvě.

Propočet samotné protiradonové izolace

Je pak vlastně velice jednoduchý. Východiskem jsou:

■ radonový index pozemku (OAR a plynopropustnost

zemin) překvalifikovaný na radonový index stavby,

■ umístění pobytových prostor ve stavbě (jsou-li v

kontaktním podlaží nebo jde o podsklepený objekt),

■ při každém výskytu negativních vlivů (tl.štěrkového

podsypu ≥ 50 mm, použití podlahového topení v

kontaktním podlaží s podložím a OAR nad limitní

hodnoty ≥ 60 kBq/m3 (plynopropustnost zemin

vysoká, resp, ≥ 140 kBq/m3 střední, ≥ 200 kBq/m3

nízká), pak není možné samotnou protiradonovou

izolaci použít (řeší se s odvětráním podloží nebo s

ventilační vrstvou nad/pod izolací)

■ zvolí se místnost pro propočet s nejnižší možností

větrání a s největším podílem plochy v kontaktu s

podložím, použijí se plochy s podložím a výška

■ použijí se návrhové hodnoty OAR půdního

vzduchu, intenzity větrání a OAR interiéru

■ vypočte se mezní rychlost plošné exhalace radonu

a z této radonový odpor minimální RRn,min.

Porovnají se radonový odpor materiálu a radonový

odpor minimální, pokud je splněno RRn ≥ RRn,min, lze

uvedenou protiradonovou izolaci 1.kategorie

těsnosti jako ochranu proti radonu použít.
